Motore Cummins 6BT, principali modifiche dal 1989 al 1998
Jul 20, 2026
Lasciate un messaggio
La maggior parte degli appassionati di 6BT Cummins sono consapevoli delle differenze tra i motori a pompa VE sui camion Dodge del 1989-1993 e i motori a pompa P utilizzati sui Rams del 1994-1998, ma nel corso dei 10 anni di produzione del motore da 5,9 litri a iniezione meccanica, sono state apportate dozzine di modifiche relative alle emissioni. Alcune revisioni erano minori, mentre altre erano più estese e di vasta portata, ma quasi tutte le modifiche miravano a emissioni di scarico più pulite. Questa volta vi guideremo attraverso gli innumerevoli cambiamenti avvenuti prima che entrassero in vigore gli standard federali sul particolato del 1991, nonché le modifiche apportate prima che le normative sul particolato venissero nuovamente rese più severe nel 1994.
Che tu abbia familiarità o meno con il 6BT Cummins, potresti non aver mai sentito parlare delle modifiche che stai per leggere. Ad esempio, nel corso del ciclo di vita del 6BT, sono cambiati vari componenti hardware, inclusa la sostituzione di diverse guarnizioni dei cilindri e dei turbocompressori, e persino modifiche alla fusione della testata. Anche se sei a conoscenza di questi cambiamenti, potresti non comprendere appieno il motivo per cui sono stati apportati. Spiegheremo tutto questo e altro ancora di seguito, menzionando anche la variante più rara-il motore 6BT dotato di ricircolo dei gas di scarico (EGR) per soddisfare le normative NOx della California.
Modelli 89-91 (CPL 804) Cummins 6BT
Il Cummins 6BT originale fece il suo debutto nel 1989 su camion Dodge da ¾-tonnellata e 1-tonnellata, con un elenco delle parti di controllo (CPL) di 804. Questi primi motori a 12 valvole e 5,9 litri furono prodotti dall'8 febbraio 1988 al 31 dicembre 1990, con numeri di serie che vanno da 44243058 a 44547226. Anche senza intercooler, il loro aspetto era quasi identico alle versioni successive. Questi primi motori 6BT soddisfacevano facilmente gli standard sulle emissioni di particolato (PM) e NOx prima del 1991. Tuttavia, per rendere il 6BT conforme alle normative sulle emissioni a partire dal 1991 (anno modello 91.5), furono necessarie modifiche significative, molte delle quali erano più sostanziali di quanto si possa immaginare.
Sezione 91.5 (CPL 1351): Intercooler
Potrebbe essere meglio ricordare questo punto, poiché è l'unica modifica visibilmente evidente apportata all'intercooler OEM Dodge Cummins 6BT, anche se molte persone credono che l'aggiunta di un intercooler aria-ad-aria sia l'unica differenza tra i modelli Cummins 6BT del '91.5 e del '89–'91. Sebbene l’intercooler sia senza dubbio un’aggiunta gradita, poiché abbassa le temperature di aspirazione e aiuta a ridurre le emissioni di ossido di azoto, in realtà è solo uno della dozzina di cambiamenti significativi avvenuti. Questi motori furono prodotti da febbraio 1991 a metà-novembre 1991, con CPL 1351, e presentavano anche diverse versioni del-turbocompressore Holset H1C a geometria fissa-che aveva un alloggiamento di scarico più grande e a flusso più libero-(21 cm², rispetto ai precedenti 18 cm²) e divennero famosi per il loro maggiore ritardo del turbo.
Modello 91.5 (CPL 1351): Pistone
I pistoni diesel Cummins 5.9L 6BT con alesaggio standard, a partire dal 1 gennaio 1991, sono stati soggetti a un restringimento degli standard federali PM da 0,60 g/bhp-ora a 0,25 g/bhp-ora. Nel soddisfare questi nuovi standard PM, si può dire che nulla è stato più importante delle modifiche ai pistoni implementate da Cummins a partire dai motori CPL 1351. I pistoni sono rimasti in alluminio pressofuso, con una nuova geometria a forma di tazza-progettata per migliorare la turbolenza dell'aspirazione, ottenere una combustione più completa e ridurre le emissioni di particolato allo scarico. I nuovi pistoni adottano inoltre superfici dell'anello di compressione superiore con finitura rettificata-. Per ridurre il consumo di olio e controllare meglio le emissioni di particolato e idrocarburi (HC), ciascun basamento in ghisa-6BT è stato sottoposto ad affilatura del cilindro con piastra di torsione.
Modello 91.5 (CPL 1351): spinotto e iniettore di carburante
Oltre ai pistoni ridisegnati, a partire dal CPL 1351 è stata adottata anche una maggiore superficie di appoggio dello spinotto. Questo miglioramento è stato implementato per gestire meglio la pressione del cilindro. Inoltre, le tolleranze dei cuscinetti tra pistone e spinotto e tra spinotto e biella sono state notevolmente ridotte. Il 6BT originale, fino alla produzione ISB (modelli '89–'02), utilizzavano tutti le stesse bielle in acciaio forgiato a trave a I-. Tornando alla questione delle emissioni, il 6BT equipaggiato con CPL 1351 ha segnato la prima volta che la fabbrica Cummins ha introdotto iniettori di carburante con un diametro dell'ugello di 7 mm (invece di 9 mm), mentre anche la pressione del carburante è stata aumentata di conseguenza. Questo cambiamento nell'ugello dell'iniettore ha richiesto modifiche alla testata (che verranno descritte in dettaglio più avanti).
Modello 91.5 (CPL 1351): pressione dell'olio e lubrificazione
Per garantire che i pistoni di nuova concezione non sacrifichino la durata, ciascuna pompa dell'olio Cummins 6BT OEM da 5,9 litri nella parte inferiore del cilindro è dotata di nuovi ugelli di raffreddamento dei pistoni. Gli ugelli migliorati hanno un diametro maggiore e una lunghezza maggiore rispetto agli ugelli precedenti, migliorando il raffreddamento nella parte inferiore di ciascun pistone. Per fornire olio agli ugelli di raffreddamento dei pistoni è stata introdotta una pompa olio con portata maggiorata del 16%. Ad accompagnare questo c'è un radiatore dell'olio maggiorato, insieme a un nuovo regolatore della pressione dell'olio e una molla, che migliorano la regolazione della pressione dell'olio.
Modello 91.5 (CPL 1351): Testata.
I miglioramenti alla testata del motore diesel 6BT Cummins da 5,9 litri sono stati apportati anche per soddisfare i più severi standard sulle emissioni del 1991. Tra questi, le fusioni in ghisa duttile sono state migliorate per favorire una migliore combustione nel-cilindro e le luci di aspirazione sono state rielaborate per aumentare la turbolenza dell'aspirazione. Sono stati presi in considerazione anche i bulloni della testata aggiornati (incluse tre diverse lunghezze di elementi di fissaggio e una lunghezza di filettatura aggiuntiva), mentre la procedura di coppia per i bulloni della testata è stata migliorata. Successivamente, la guarnizione migliorata della testata presentava più fasce metalliche e anelli di schiacciamento di diametro maggiore-su ciascun cilindro per migliorare la tenuta della combustione. Indipendentemente dal fatto che sia stato utilizzato CPL 1351 o CPL 804, gli incidenti di guasto della guarnizione della testata sono rimasti molto rari.
Modello 92.5 (CPL 1579): Turbocompressore
Sebbene non sia così ampio come le modifiche al motore sopra menzionate, questo è uno dei cambiamenti più ricordati da molti proprietari di Cummins di prima-generazione. A metà-anno del modello '92, fu reintrodotta la versione Holset H1C dotata dell'alloggiamento di scarico originale da 18 cm². Ciò è stato fatto perché i clienti si lamentavano del fatto che, rispetto ai modelli '89-'91, i camion '91.5-'92 equipaggiati con l'alloggiamento di scarico più grande da 21 cm² erano "sottodimensionati". Sebbene la potenza di picco non sia stata influenzata dall'alloggiamento più grande, grazie alla minore restrizione e al flusso di scarico più libero, l'alloggiamento da 21 cm² ha avuto un avvolgimento più lento, sacrificando alcune prestazioni di guida a basso numero di giri rispetto ai modelli precedenti. L'alloggiamento da 18 cm² è rimasto in uso per tutta la produzione del CPL 1579.
Modellini di veicoli del 1994 (CPL 1816): albero a camme
Un design simile del pistone, che comprendeva fasce elastiche superiori ridotte e un albero a camme diesel Cummins 6BT di tipo swirl-con assistenza della vaschetta del carburante pallinata-, è stato continuato nel '94 6BT Cummins per i camion ridisegnati di Ram (ad esempio, CPL 1816). I principali miglioramenti-relativi al motore di questi motori erano concentrati nell'albero a camme. Nei modelli BT del '89-'93 6, l'albero a camme era debole nell'area tra il primo lobo della camma e il perno di banco principale. Per aumentare resistenza e durata, quest'area è stata pallinata-per migliorare la resistenza alla fatica ed è stata lavorata con un raggio laminato. Sono state aggiunte anche superfici dei bilancieri temprate e lobi più larghi a basso attrito.
Modelli di veicoli 1994 (CPL 1816): sistema di iniezione
La pompa di iniezione diesel Bosch P7100 ha consentito al Cummins 6BT di ridurre il limite di PM da 0,25 g/bhp-ora nel 1991 a 0,10 g/bhp-ora nel 1994. Cummins è passato alla pompa Bosch P7100 e agli iniettori ad alta-pressione. La P7100 è una pompa a stantuffo in linea, che sostituisce la rotativa Bosch VE, e offre una pressione operativa più elevata e una maggiore capacità. All'estremità di aspirazione dei sei stantuffi indipendenti della pompa P è ancora installato un iniettore di carburante Bosch di tipo pop-completamente meccanico. Tuttavia, la pressione nominale del nuovo iniettore è di 260 bar (o 3.770 psi), rispetto ai precedenti 245 bar (3.553 psi). Il riepilogo fondamentale di queste modifiche al sistema di iniezione è il seguente: una pressione più elevata garantisce una migliore atomizzazione-nel cilindro, il che significa una combustione più completa e, in definitiva, riduce le emissioni di particolato.
Modifiche ai modelli 1994, 1995 e 1996: turbocompressore

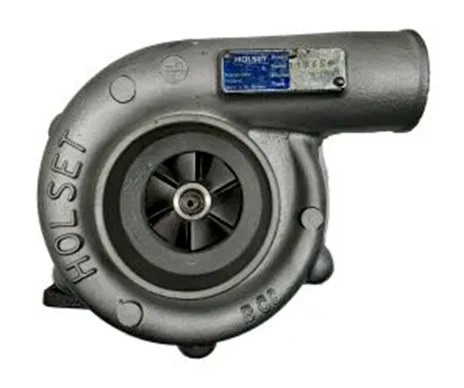

Il turbocompressore e l'EGR sono leggermente diversi dal precedente turbocompressore Holset H1C. Il modello 6BTHX35W Holset turbocompressore Cummins 6BT con valvola di scarico diesel Cummins era equipaggiato con WH1C ("W" indica l'uso di una valvola di scarico interna). Il WH1C ha un alloggiamento dello scarico più stretto da 12 cm² (rispetto ai 18 cm² dell'H1C), che migliora la risposta alle basse-velocità, migliorando così le prestazioni di guida complessive. Per il motore dell'anno modello 1995, è stato introdotto l'Holset HX35W. Dispone inoltre di una valvola di scarico ed è dotato di un alloggiamento di scarico da 12 cm². Nel corso del tempo, l'HX35W ha dimostrato di essere il turbocompressore Cummins 6BT più popolare, offrendo efficienza e affidabilità senza pari-anche con pressioni di sovralimentazione maggiori. Ultimo ma non meno importante, il California 6BT del 1996-1998 era dotato di ricircolo dei gas di scarico (EGR) per soddisfare i più severi standard statali sui NOx. Come i moderni motori diesel dotati di EGR-, questi motori sono soggetti a guasti alla valvola EGR e possono accumularsi spessi depositi di carbonio nel collettore di aspirazione e nelle luci di aspirazione della testata.
